পণ্যের বিবরণ:
প্রদান:
|
| উপাদান: | Chromel -Alumel | আদর্শ: | ANSI |
|---|---|---|---|
| ব্যাস: | 0.02 মিমি থেকে 12 মিমি | সঠিকতা: | প্রথম শ্রেণি (টি ± 4%) |
| তাপমাত্রা: | 0 থেকে 1200 ℃ | রাষ্ট্র: | ব্রাইট / জারিত |
| লক্ষণীয় করা: | থার্মোকল বেয়ার তার,থার্মোকল এক্সটেনশন তারের |
||
টাইপ কে থার্মোকুলपल বেয়ার ওয়্যার 1২00 ℃ ক্রোমেল অমের এএনএসআই স্ট্যান্ডার্ড 1 মিটার দৈর্ঘ্য

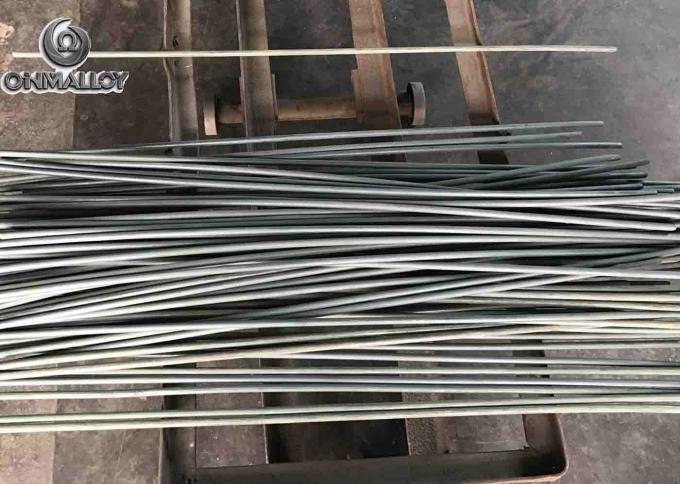

NiCr / NiAl টাইপ কে থার্মোকুলपल ওয়্যার 1 মিটার দৈর্ঘ্য রড
থার্মোকুলেল টাইপ কে তারের জন্য শ্রেণীবিভাগ
1. রাসায়নিক গঠন
| উপাদান | রাসায়নিক রচনা (%) | ||||
| এন | কোটি | যদি | MN | আল | |
| কেপি (Chromel) | 90 | 10 | |||
| কে এন (Alumel) | 95 | 1-2 | 0.5-1.5 | 1-1.5 | |
2. দৈহিক বৈশিষ্ট্য এবং মেেকনিক্যাল বৈশিষ্ট্য
| উপাদান | ঘনত্ব (জি / সেমি 3 ) | গলিত বিন্দু ℃) | প্রসার্য শক্তি (এমপিএ) | ভলিউম প্রতিরোধ ক্ষমতা (μΩ.cm) | বর্ধিত হার (%) |
| কেপি (Chromel) | 8.5 | 1427 | > 490 | 70.6 (20 ℃) | > 10 |
| কে এন (Alumel) | 8.6 | 1399 | > 390 | 29.4 (20 ℃) | > 15 |
3. বিভিন্ন তাপমাত্রায় EMF মান বিন্যাস
| উপাদান | EMF মান Vs Pt (μV) | |||||
| 100 ℃ | 200 ℃ | 300 ℃ | 400 ℃ | 500 ℃ | 600 ℃ | |
| কেপি (Chromel) | 2816 ~ 2896 | 5938 ~ 6018 | 9298 ~ 9378 | 12729 ~ 12821 | 16156 ~ 16266 | 19532 ~ 19676 |
| কে এন (Alumel) | 1218 ~ 1262 | 2140 ~ 2180 | 2849 ~ 2893 | 3600 ~ 3644 | 4403 ~ 4463 | 5271 ~ 5331 |
| EMF মান Vs Pt (μV) | ||||
| 700 ℃ | 800 ℃ | 900 ℃ | 1000 ℃ | 1100 ℃ |
| 22845 ~ 22999 | 26064 ~ 26246 | 29223 ~ 29411 | 32313 ~ 32525 | 35336 ~ 35548 |
| 6167 ~ 6247 | 7080 ~ 7160 | 7959 ~ 8059 | 8807 ~ 8907 | 9617 ~ 9737 |
Thermocouple টাইপ কে ROD জন্য থার্মোকোকুল বিভিন্ন এবং সূচক
| থার্মোমোকুল বৈচিত্র্য এবং সূচক | ||
| বৈচিত্র্য | আদর্শ | পরিমাপ পরিসীমা (° সি) |
| NiCr-Nisi | কে | -200-1300 |
| NiCr-cuni | ই | -200-900 |
| ফে-cuni | জে | -40-750 |
| ছেদ-cuni | টি | -200-350 |
| NiCrSi-Nisi | এন | -200-1300 |
| NiCr-AuFe0.07 | NiCr-AuFe0.07 | -270-0 |
Thermocouple টাইপ কে ROD জন্য থার্মোকোকুল টাইপ এবং গ্রেড
| থার্মোমোকুল প্রকার | শ্রেণী | তাপমাত্রা বিন্যাস (° সে) | অনুমতিযোগ্য বিচ্যুতি |
| টাইপ কে এবং টাইপ এন | আমি | -40-1100 | ± 1.5 ডিগ্রি সেলসিয়াস বা ± 0.4% টি |
| দ্বিতীয় | -40-1300 | ± 2.5 ° C বা ± 0.75% টি | |
| তৃতীয় | -200-40 | ± 2.5 ° C বা ± 1.5% টি | |
| টাইপ ই | আমি | -40-1100 | ± 1.5 ডিগ্রি সেলসিয়াস বা ± 0.4% টি |
| দ্বিতীয় | -40-1300 | ± 2.5 ° C বা ± 0.75% টি | |
| তৃতীয় | -200-40 | ± 2.5 ° C বা ± 1.5% টি | |
| টাইপ জে | আমি | -40-750 | ± 1.5 ডিগ্রি সেলসিয়াস বা ± 0.4% টি |
| দ্বিতীয় | -40-750 | ± 2.5 ° C বা ± 0.75% টি | |
| টাইপ টি | আমি | -40-350 | ± 0.5 ডিগ্রি সেলসিয়াস বা ± 0.4% টি |
| দ্বিতীয় | -40-350 | ± 1.0 ডিগ্রি সেলসিয়াস বা ± 0.75% টি | |
| তৃতীয় | -200-40 | ± 1.0 ডিগ্রি সেলসিয়াস বা ± 1.5% টি | |
| NiCr-AuFe0.07 | আমি | -270-0 | ± 0.5 ° সেঃ |
| দ্বিতীয় | ± 1.0 ° সেঃ |
তাপদ্বয় টাইপ কে ROD জন্য খাদ তারের স্পেসিফিকেশন
| ধনধ্রুব | ঋণাত্মক প্রান্ত | ব্যাসার্ধ (মিমি) | সর্বোচ্চ তাপমাত্রা (° সে) | |||
| নাম | কোড | নাম | কোড | দীর্ঘ সময় ব্যবহার করে | ব্যবহার করে স্বল্প সময় | |
| NiCr10 (Chromel) | কেপি | NiSi3 (Alumel) | কে এন | Φ0.3 | 700 | 800 |
| Φ0.5 | 800 | 900 | ||||
| Φ0.8 Φ1.0 | 900 | 1000 | ||||
| Φ1.2 Φ1.6 | 1000 | 1100 | ||||
| Φ2.0 Φ2.5 | 1100 | 1200 | ||||
| NiCr14.2Si | দ্বারা NP | NiSi4 | এন এন | Φ3.2 | 1200 | 1300 |
| NiCr10 (Chromel) | ইপি | CuNi45 (Copel) | টীকা | Φ0.3 Φ0.5 | 350 | 450 |
| Φ0.8 Φ1.0 Φ1.2 | 450 | 550 | ||||
| Φ1.6 Φ2.0 | 550 | 650 | ||||
| Φ2.5 | 650 | 750 | ||||
| Φ3.2 | 750 | 900 | ||||
| ফে (লোহা) | জেপি | CuNi45 (Copel) | জে এন | Φ0.3 Φ0.5 | 300 | 400 |
| Φ0.8 Φ1.0 Φ1.2 | 400 | 500 | ||||
| Φ1.6 Φ2.0 | 500 | 600 | ||||
| Φ2.5 Φ3.2 | 600 | 750 | ||||
| ছেদ (তামা) | টিপি | CuNi45 (Copel) | টি এন | Φ0.2 Φ0.3 | 150 | 200 |
| Φ0.5 Φ0.8 | 200 | 250 | ||||
| Φ1.0 Φ1.2 | 250 | 300 | ||||
| Φ1.6 Φ2.0 | 300 | 350 | ||||
