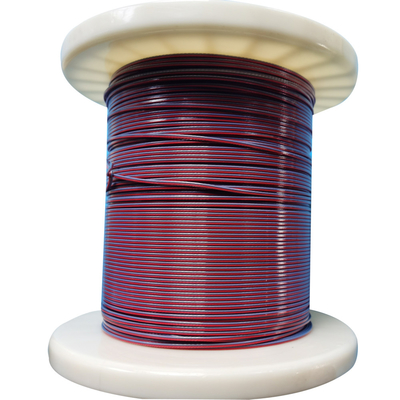

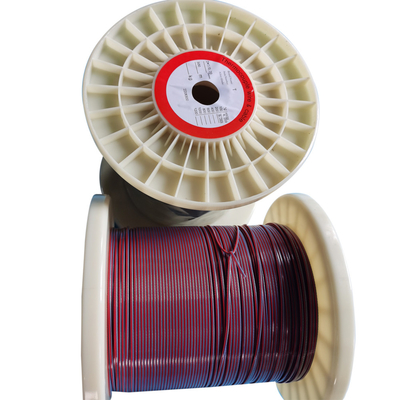

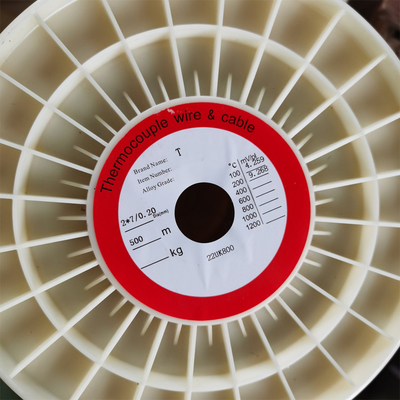

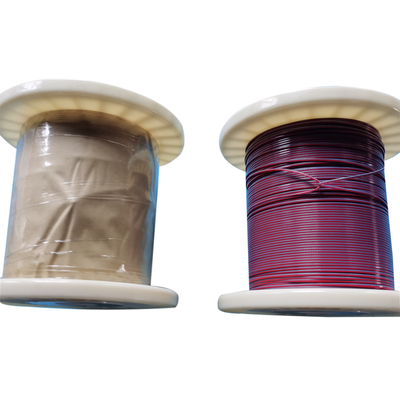

বৈদ্যুতিক সরঞ্জামের জন্য সলিড পিভিসি থার্মোকল এক্সটেনশন কেবল টাইপ টি

T থার্মোকল এক্সটেনশন তারের ধরন

কন্ডাক্টর স্পেসিফিকেশন

TYPE T (কপার বনাম কনস্ট্যান্টান)অক্সিডাইজিং, জড় বা হ্রাস বায়ুমণ্ডল বা ভ্যাকুয়ামে ব্যবহৃত বা পরিষেবা।এটি বায়ুমণ্ডলীয় আর্দ্রতা এবং ঘনীভবন থেকে ক্ষয়ের জন্য অত্যন্ত প্রতিরোধী এবং কম তাপমাত্রায় উচ্চ স্থিতিশীলতা প্রদর্শন করে।এটি ক্রায়োজেনিক তাপমাত্রার জন্য গ্যারান্টিযুক্ত ত্রুটির সীমা সহ একমাত্র প্রকার।

1.রাসায়নিকগঠন

2.ভৌত বৈশিষ্ট্য এবং যান্ত্রিক বৈশিষ্ট্য

প্রকৃত তাপমাত্রা পরিমাপে, সাধারণত পরিমাপের যন্ত্রের সাথে দীর্ঘ পরিমাপের দূরত্ব থাকে, একটি থার্মোকল ক্ষতিপূরণ তারের তৈরি করা হয় যা পরিমাপকারী যন্ত্র এবং থার্মোকল সংযোগকারী অংশের মধ্যে তাপমাত্রার পরিবর্তনের কারণে তাপমাত্রার পার্থক্যের ক্ষতিপূরণ দিতে পারে।

ক্ষতিপূরণ তারের নিম্নলিখিত সুবিধা আছে: থার্মোকল তাপমাত্রা পরিমাপ লাইন শারীরিক বৈশিষ্ট্য এবং যান্ত্রিক বৈশিষ্ট্য উন্নত;মাল্টি-স্ট্র্যান্ড কোর বা ছোট-ব্যাসের ক্ষতিপূরণের তার ব্যবহার করে পরিমাপ লাইনের নমনীয়তা উন্নত করা এবং সংযোগটিকে সুবিধাজনক করা;বাহ্যিক হস্তক্ষেপ রক্ষা করা সহজ;পরিমাপ লাইন খরচ হ্রাস.

থার্মোকল ক্যাবল গ্রেড

একটি: এক্সটেনশন গ্রেড তারের

যার তারের কম্পোজিশন সম্পূর্ণভাবে থার্মোকল তারের মতো, থার্মোকল প্রতীক সংখ্যার পরে "X" অক্ষর দ্বারা মন্তব্য করা হয়েছে, যেমন"KX""JX""TX"

B: ক্ষতিপূরণ গ্রেড তারের

যার তারের কম্পোজিশন থার্মোকল তার থেকে ভিন্ন, কিন্তু তার তারের ইলেক্ট্রোমোটিভ ফোর্স (EMF) মান শুধুমাত্র 0-100ºC বা 0-200ºC তাপমাত্রায় থার্মোকল তারের মতোই।এটি থার্মোকল প্রতীক সংখ্যার পরে "C" অক্ষর দ্বারা মন্তব্য করা হয়েছে, যেমন"KC""JC""TC"

1. খরচ বিবেচনার জন্য, যখন পরীক্ষিত তাপমাত্রা 200ºC এর নিচে, ক্ষতিপূরণ গ্রেড তারের পছন্দ করা হয়।কিন্তু ক্ষতিপূরণ গ্রেড তারের প্রচণ্ড পরীক্ষিত তাপমাত্রা মান বিচ্যুতি ঘটবে যদি পরীক্ষিত তাপমাত্রা 200ºC উপরে হয়।পরীক্ষিত তাপমাত্রা যত বেশি হবে, বিচ্যুতি তত বেশি হবে।
2. ক্ষতিপূরণ গ্রেড তারের জন্য, সর্বোচ্চ পরীক্ষার তাপমাত্রা 200ºC এর কম, তারটি যত বড়, সংকেত ক্ষতি তত কম।
3. এক্সটেনশন তারের এবং ক্ষতিপূরণ তারের তুলনা:
