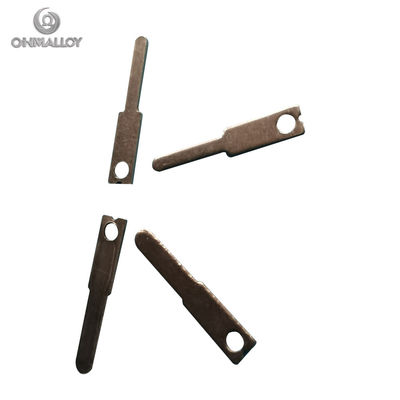

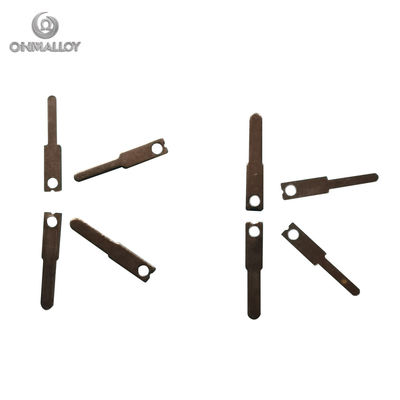

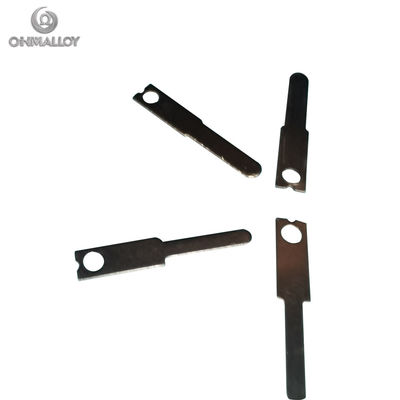

KP/KN পিন টাইপ K থার্মোকপল সংযোগকারী (Chromel-Alumel Contact Pins)

থার্মোকাপল কে-টাইপ কেপি কেএন ক্রোমেল অ্যালুমেল খাদ

১. উপাদানের গঠন ও বৈশিষ্ট্য

অ্যালয় এর নাম রাসায়নিক গঠন মূল বৈশিষ্ট্য

পজিটিভ (কেপি)ক্রোমেল সমতুল্য Ni 89-91%, Cr 9-10%, Si/Mn ≤1% নন-ম্যাগনেটিক, রোধ ক্ষমতা 0.71 μΩ·m

নেগেটিভ (কেএন)অ্যালুমেল সমতুল্য Ni 94-97%, Al 1.5-2.5%, Mn 1.5-2.5%, Si ≤1% ম্যাগনেটিক, রোধ ক্ষমতা 0.23 μΩ·m

২. কর্মক্ষমতা বিষয়ক স্পেসিফিকেশন

প্যারামিটার মান স্ট্যান্ডার্ড/নোট

তাপমাত্রা সীমা (তারের গ্রেড)স্বল্প-মেয়াদী:-200°C থেকে 1,300°Cসর্বোচ্চ 1,260°C প্রতি IEC 60584-1

দীর্ঘ-মেয়াদী:0°C থেকে 1,100°Cসর্বোত্তম স্থিতিশীলতা পরিসীমা

তাপমাত্রা সীমা (এক্সটেনশন) 0°C থেকে 200°C200°C এর বাইরে সীমিত নির্ভুলতা

ইএমএফ আউটপুট 41 µV/°C1,000°C এ প্লাটিনাম 67 রেফারেন্সের সাথে

সঠিকতা (শ্রেণী 1) ±1.5°Cঅথবা±0.4%(>0°C) যেটি বেশি

±2.5°C(-200°C থেকে 0°C) ক্রায়োজেনিক সহনশীলতা

জারণ প্রতিরোধ ক্ষমতাটাইপ জে/টি/ই-এর চেয়ে 1,000°C এর নিচে শ্রেষ্ঠ Cr2O3 প্রতিরক্ষামূলক স্তর

৩. পরিবেশগত সামঞ্জস্যতা ও সীমাবদ্ধতা

প্রস্তাবিত পরিবেশ:

• জারণ: বায়ু, দহন নির্গমন (বৈদ্যুতিক চুল্লি)
• নিষ্ক্রিয় গ্যাস: আর্গন, নাইট্রোজেন (1,100°C পর্যন্ত সম্পূর্ণ কর্মক্ষমতা)

নিষিদ্ধ অবস্থা:

অবস্থা ব্যর্থতার প্রক্রিয়া প্রশমন

সালফার-যুক্ত গ্যাস সালফাইডেশন → ভঙ্গুর ফাটল H2S/SO2 পরিবেশ এড়িয়ে চলুন

বিকল্প রেডক্স চক্র ক্রমাঙ্কন বিচ্যুতি >5°C সাইক্লিক অ্যাপ্লিকেশনে টাইপ এন ব্যবহার করুন

শূন্যস্থান >1 ঘন্টা (>800°C) ক্রোমিয়াম বাষ্পীভবন সর্বোচ্চ 60 মিনিটের এক্সপোজার

H2/CO পরিবেশ সবুজ ক্ষয় (815-1040°C) সিরামিক সুরক্ষা টিউব

৪. প্রতিযোগিতামূলক সুবিধা

• খরচ-দক্ষতা: মূল্যবান ধাতু প্রকারের (আর/এস/বি) চেয়ে 30–50% সস্তা
• বিকিরণ কঠোরতা: টাইপ জে-এর তুলনায় পারমাণবিক অ্যাপ্লিকেশনগুলিতে পছন্দের
• জীবনকাল: 900°C এ টাইপ জে-এর চেয়ে 5× বেশি (জে-তে আয়রন জারণ)

৫. নির্ভুলতা সহনশীলতা মান

শ্রেণী সহনশীলতা সূত্র অ্যাপ্লিকেশন প্রসঙ্গ

শ্রেণী 1±1.5°Cঅথবা±0.004×|t| (°C) মহাকাশ, ক্রমাঙ্কন ল্যাব

শ্রেণী 2±2.5°Cঅথবা±0.0075×|t| (°C) শিল্প প্রক্রিয়া নিয়ন্ত্রণ

|t| = পরম তাপমাত্রা °C-এ; উচ্চ-নির্ভুলতার প্রয়োজনে বিশেষ ত্রুটি গ্রেড (±0.4%) উপলব্ধ

পরিপূরক প্রযুক্তিগত নোট

সংযোগের সেরা অনুশীলন:

• ইএমএফ স্থিতিশীলতার জন্য MgO-ইনসুলেটেড নিকেল-অ্যালয় এক্সটেনশন তার ব্যবহার করুন
• তামা টার্মিনালগুলি এড়িয়ে চলুন → আর্দ্র পরিবেশে গ্যালভানিক ক্ষয়

বার্ধক্য প্রতিরোধ:

• 850°C এ 2 ঘন্টা প্রি-এজিং নির্ভুলতা সেন্সরগুলিতে বিচ্যুতি হ্রাস করে

ভৌত বৈশিষ্ট্য:

বৈশিষ্ট্যকেপি মান কেএন মান

ঘনত্ব (g/cm³) 8.5 8.6

টান শক্তি ≥490 MPa ≥390 MPa

দীর্ঘতা ≥10% ≥15%

থার্মোকাপলগুলি তাপমাত্রা অনুভব করতে প্রক্রিয়াগুলিতে ব্যবহৃত হয় এবং ইঙ্গিত ও নিয়ন্ত্রণের জন্য পাইরোমিটারের সাথে সংযুক্ত থাকে। থার্মোকাপল এবং পাইরোমিটারগুলি থার্মোকাপল এক্সটেনশন কেবল/থার্মোকাপল ক্ষতিপূরণ তারের মাধ্যমে বৈদ্যুতিকভাবে পরিচালিত হয়। এই থার্মোকাপল তারের জন্য ব্যবহৃত কন্ডাক্টরগুলির তাপমাত্রা সনাক্তকরণের জন্য ব্যবহৃত থার্মোকাপলের মতো একই থার্মো-বৈদ্যুতিক (ইএমএফ) বৈশিষ্ট্য থাকতে হবে।

আমাদের প্ল্যান্ট প্রধানত থার্মোকাপল তার, স্ট্রিপ এবং কেবল তৈরি করে এবং সেগুলি তাপমাত্রা পরিমাপের যন্ত্রগুলিতে ব্যবহৃত হয়। আমাদের থার্মোকাপল পণ্যগুলি সবই জিবি এবং IEC584-3 (আন্তর্জাতিক মান) মেনে তৈরি করা হয়।

থার্মোকাপল স্ট্রিপ থার্মোকাপল সংযোগকারীর ফাঁপা পিন, থার্মোকাপল স্পেড এবং থার্মোকাপল সংযোগকারীর পরিচিতি তৈরি করতে ব্যবহার করা যেতে পারে।

অ্যাপ্লিকেশন
• গরম করা – ওভেনের জন্য গ্যাস বার্নার
• শীতল করা – ফ্রিজার
• ইঞ্জিন সুরক্ষা – তাপমাত্রা এবং পৃষ্ঠের তাপমাত্রা
• উচ্চ তাপমাত্রা নিয়ন্ত্রণ – লোহা ঢালাই
