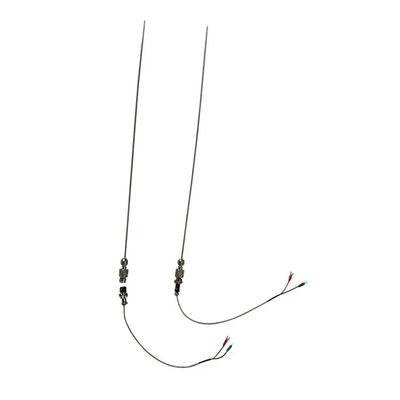

কে টাইপ থার্মোকাপল মিনারেল ইনসুলেটেড উইথ SS304 শীথ এক্সটেনশন কেবল ফাস্ট রেসপন্স

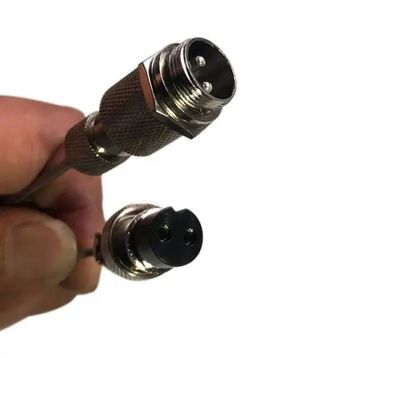

খনিজ অন্তরক কে টাইপ থার্মোকাপল উইথ ২ কন্টাক্টস কানেক্টর SS304 শীথ এক্সটেনশন কেবল ফাস্ট রেসপন্স

খনিজ অন্তরক (MI) থার্মোকাপলের জন্য, মৌলিক অংশগুলি হল পরিমাপক উপাদান, অন্তরক, সুরক্ষা আবরণ। বেশিরভাগ পরিস্থিতিতে, MI থার্মোকাপলগুলি নমনীয় সংযোগকারীর সাথে মিলিত হয় বাঁকানোর সম্ভাবনা যোগ করতে এবং পরিমাপের নির্ভুলতা উন্নত করতে ক্ষতিপূরণ কেবল ব্যবহার করা হয়।

আর্মর স্টাইল থার্মোকাপল কাঠামো

1. পরিমাপ তারের জন্য, সাধারণত ব্যবহৃত কিছু প্রকার হল: টাইপ K N E T J

২. অন্তরক উপাদান: MgO(≥96%), Al2O3(≥99%)

৩. বাইরের আবরণ উপাদান:

- 304L & 316L SS: + 700°C

- 310 (25/20) SS : + 1100°C

- Inconel 600 : + 1150°C

- GH3030 & GH3039: 1200°C

৪. খনিজ অন্তরক যন্ত্রাংশের মান

৫. সংযোগকারী: সাধারণত এই অংশটি বসন্ত দ্বারা তৈরি করা হয় বাঁকানোর সম্ভাবনা বাড়ানোর জন্য।

৬. এক্সটেনশন কেবল: যখন ক্ষতিপূরণ/এক্সটেনশন প্রকার নির্বাচন করা হয়, তখন এটি থার্মোকাপল সূচকের সাথে সঙ্গতিপূর্ণ হওয়া উচিত

প্রকৃত তাপমাত্রা পরিমাপের ক্ষেত্রে, সাধারণত পরিমাপক যন্ত্রের সাথে দীর্ঘ পরিমাপের দূরত্ব থাকে, একটি থার্মোকাপল ক্ষতিপূরণ তার তৈরি করা হয় পরিমাপক যন্ত্র এবং থার্মোকাপল সংযোগকারী অংশের মধ্যে তাপমাত্রা পরিবর্তনের কারণে সৃষ্ট তাপমাত্রার পার্থক্য পূরণ করার জন্য।

ক্ষতিপূরণ তারের নিম্নলিখিত সুবিধা রয়েছে: থার্মোকাপল তাপমাত্রা পরিমাপ লাইনের ভৌত এবং যান্ত্রিক বৈশিষ্ট্য উন্নত করা; মাল্টি-স্ট্র্যান্ড কোর বা ছোট-ব্যাস ক্ষতিপূরণ তার ব্যবহার করে পরিমাপ লাইনের নমনীয়তা উন্নত করা এবং সংযোগ সহজ করা; বাহ্যিক হস্তক্ষেপ থেকে রক্ষা করা সহজ; পরিমাপ লাইনের খরচ কমানো।

থার্মোকাপল কেবল গ্রেড

A: এক্সটেনশন গ্রেড কেবল

যার তারের গঠন সম্পূর্ণরূপে থার্মোকাপল তারের মতোই, থার্মোকাপল চিহ্নের নম্বরের পরে “X” অক্ষর দ্বারা চিহ্নিত করা হয়, যেমন“KX”“JX”“TX”

B: ক্ষতিপূরণ গ্রেড কেবল

যার তারের গঠন থার্মোকাপল তারের থেকে আলাদা, কিন্তু এর তারের ইলেক্ট্রোমোটিভ ফোর্স (EMF) মান শুধুমাত্র 0-100℃ বা 0-200℃-এ থার্মোকাপল তারের মতোই। এটি থার্মোকাপল চিহ্নের নম্বরের পরে “C” অক্ষর দ্বারা চিহ্নিত করা হয়, যেমন“KC”“JC”“TC”
