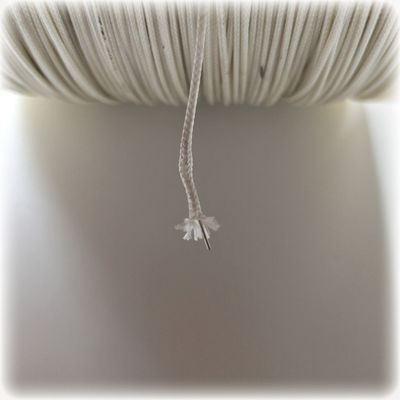

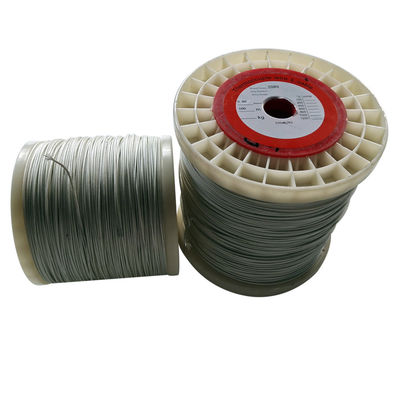

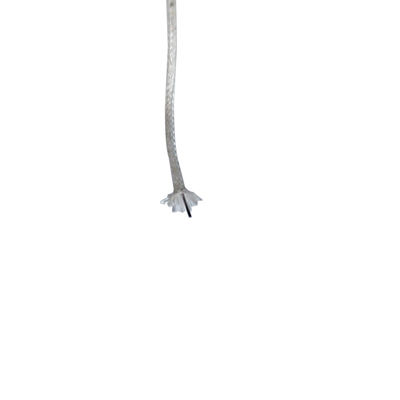

উচ্চ-তাপমাত্রা কে-শ্রেণির তার | ২*০.৬মিমি টুইস্টেড পেয়ার | ANSI MC96.1 | -২৭০°C থেকে ১৩৭২°C
|
পণ্যের বিবরণ:
প্রদান:
|
বিস্তারিত পণ্যের বর্ণনা
| কন্ডাক্টর: | +ক্রোমেল, -আলুমেল | কন্ডাক্টর দিয়া: | 20AWG, 16AWG |
|---|---|---|---|
| নিরোধক উপাদান: | ভিট্রিয়াস সিলিকা | জ্যাকেট উপাদান: | ভিট্রিয়াস সিলিকা |
| রঙ: | সাদা | প্যাকেজ: | 1000 ফুট/রোল |
| স্ট্যান্ডার্ড: | ANSI96.1 বা IEC 584-2 |
উচ্চ-তাপমাত্রা কে-শ্রেণির তার | ২*০.৬মিমি টুইস্টেড পেয়ার | ANSI MC96.1 | -২৭০°C থেকে ১৩৭২°C
স্পেসিফিকেশন:
১. প্রকার: ক্ষতিপূরণ তার
২. থার্মোকাপল জে তার
থার্মোকাপল জে তারের শ্রেণীবিভাগ
১. থার্মোকাপল স্তর (উচ্চ তাপমাত্রা স্তর)। এই ধরনের থার্মোকাপল তার প্রধানত থার্মোকাপল প্রকার K, J, E, T, N এবং L এবং অন্যান্য উচ্চ তাপমাত্রা সনাক্তকরণ যন্ত্র, তাপমাত্রা সেন্সর ইত্যাদির জন্য উপযুক্ত।
২. ক্ষতিপূরণ তার স্তর (নিম্ন তাপমাত্রা স্তর)। এই ধরনের থার্মোকাপল তার প্রধানত S, R, B, K, E, J, T, N এবং L প্রকারের বিভিন্ন থার্মোকাপলের ক্ষতিপূরণ কেবল এবং এক্সটেনশন তার, হিটিং কেবল, কন্ট্রোল কেবল ইত্যাদির জন্য উপযুক্ত।
থার্মোকাপলের প্রকার এবং সূচক
| থার্মোকাপলের প্রকার এবং সূচক | ||
| প্রকার | ধরন | পরিমাপের সীমা(°C) |
| নিকেল-ক্রোমিয়াম-নিকেল সিলিকন | K | -২০০-১৩০০ |
| নিকেল-ক্রোমিয়াম-কপার নিকেল | E | -২০০-৯০০ |
| লোহা-কপার নিকেল | J | -৪০-৭৫০ |
| কপার-কপার নিকেল | T | -২০০-350 |
| নিকেল ক্রোমিয়াম সিলিকন-নিকেল সিলিকন | N | -২০০-১৩০০ |
| নিকেল-ক্রোমিয়াম-সোনা আয়রন০.০৭ | নিকেল-ক্রোমিয়াম-সোনা আয়রন০.০৭ | -২৭০-০ |
৩. ফাইবারগ্লাস ইনসুলেটেড থার্মোকাপল তারের মাত্রা এবং সহনশীলতা
মাত্রা / সহনশীলতা মিমি ) : ৪.০+/-০.২৫
থার্মোকাপল তারের জন্য কালার কোড এবং প্রাথমিক ক্রমাঙ্কন সহনশীলতা:
| থার্মোকাপল প্রকার | ANSI কালার কোড | প্রাথমিক ক্রমাঙ্কন সহনশীলতা | ||||
| তারের সংকর ধাতু | ক্রমাঙ্কন | +/- পরিবাহী |
জ্যাকেট | তাপমাত্রা সীমা | স্ট্যান্ডার্ড সীমা |
বিশেষ সীমা |
| আয়রন(+) বনাম কনস্ট্যান্টান(-) |
J | সাদা/লাল | বাদামী | ০°C থেকে +২৮৫°C ২৮৫°C থেকে +৭৫০°C |
±২.২°C ± .৭৫% |
±১.১°C ± .৪% |
| ক্রোমেল(+) বনাম অ্যালুমেল(-) |
K | হলুদ/লাল | বাদামী | -২০০°C থেকে -১১০°C -১১০°C থেকে ০°C ০°C থেকে +২৮৫°C ২৮৫°C থেকে +১২৫০°C |
± ২% ±২.২°C ±২.২°C ± .৭৫% |
±১.১°C ± .৪% |
| কপার(+) বনাম কনস্ট্যান্টান(-) |
T | নীল/লাল | বাদামী | -২০০°C থেকে -৬৫°C -৬৫°C থেকে +১৩০°C ১৩০°C থেকে +৩৫০°C |
± ১.৫% ±১°C ± .৭৫% |
± .৮% ± .৫°C ± .৪% |
| ক্রোমেল(+) বনাম কনস্ট্যান্টান(-) |
E | বেগুনি/লাল | বাদামী | -২০০°C থেকে -১৭০°C -১৭০°C থেকে +২৫০°C ২৫০°C থেকে +৩৪০°C ৩৪০°C+৯০০°C |
± ১% ±১.৭°C ±১.৭°C ± .৫% |
±১°C ±১°C ± .৪% ± .৪% |
এক্সটেনশন তারের জন্য কালার কোড এবং প্রাথমিক ক্রমাঙ্কন সহনশীলতা:
| এক্সটেনশন প্রকার | ANSI কালার কোড | প্রাথমিক ক্রমাঙ্কন সহনশীলতা | ||||
| তারের সংকর ধাতু | ক্রমাঙ্কন | +/- পরিবাহী |
জ্যাকেট | তাপমাত্রা সীমা | স্ট্যান্ডার্ড সীমা |
বিশেষ সীমা |
| আয়রন (+) বনাম কনস্ট্যান্টান(-) | JX | সাদা/লাল | কালো | ০°C থেকে +২০০°C | ±২.২°C | ±১.১°C |
| ক্রোমেল (+) বনাম অ্যালুমেল (-) | KX | হলুদ/লাল | হলুদ | ০°C থেকে +২০০°C | ±২.২°C | ±১.১°C |
| কপার(+) বনাম কনস্ট্যান্টান(-) | TX | নীল/লাল | নীল | -৬০°C থেকে +১০০°C | ±১.১°C | ± .৫°C |
| ক্রোমেল(+) বনাম কনস্ট্যান্টান(-) | EX | বেগুনি/লাল | বেগুনি | ০°C থেকে +২০০°C | ±১.৭°C | ±১.১°C |
PVC-PVC ভৌত বৈশিষ্ট্য:
| বৈশিষ্ট্য | ইনসুলেশন | জ্যাকেট |
| ঘর্ষণ প্রতিরোধ ক্ষমতা | ভালো | ভালো |
| কাটা প্রতিরোধের ক্ষমতা | ভালো | ভালো |
| আর্দ্রতা প্রতিরোধ ক্ষমতা | অসাধারণ | অসাধারণ |
| সোল্ডার আয়রন প্রতিরোধ ক্ষমতা | কম | কম |
| পরিষেবা তাপমাত্রা | ১০৫ºC অবিচ্ছিন্ন ১৫০ºC একক |
১০৫ºC অবিচ্ছিন্ন ১৫০ºC একক |
| শিখা পরীক্ষা | স্বয়ং-নির্বাপক | স্বয়ং-নির্বাপক |
