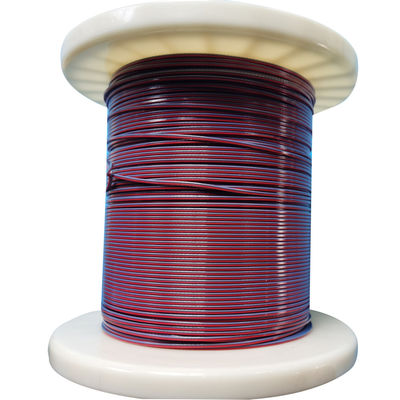

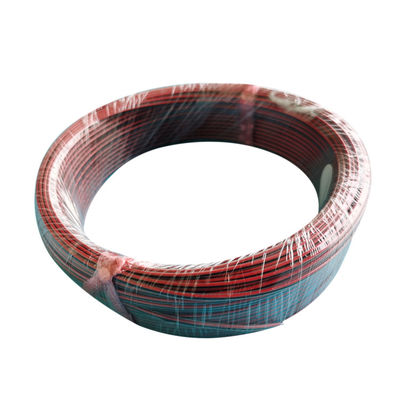

0.5mm*2 Type J Thermocouple Cable with Iron/Constantan Conductors and PVC Insulation 20 AWG 220V
|
পণ্যের বিবরণ:
প্রদান:
|
বিস্তারিত পণ্যের বর্ণনা
| টাইপ: | জে টাইপ | কন্ডাক্টর উপাদান: | ইতিবাচক নি-সিআর, নেতিবাচক নি-আল |
|---|---|---|---|
| আবেদন: | থার্মোকল এক্সটেনশন কেবল | কন্ডাক্টর টাইপ: | অসহায় |
| নিরোধক উপাদান: | পিএফএ | তাপমাত্রা পরিসীমা: | -40 থেকে 1700 (থার্মোকল) |
| ব্যবহার: | থার্মোকল এবং যন্ত্র মেশিনের সাথে সংযোগ করা | রঙ: | গ্রাহকদের অনুরোধ অনুযায়ী |
| নির্ভুলতা: | ক্লাস1/এ | উপাদান: | +Chromel(Ni90Cr10)-কনস্ট্যান্টান(CuNi45) |
| বিশেষভাবে তুলে ধরা: | Iron/Constantan Conductors Thermocouple Cable,PVC Insulation Type J Thermocouple Cable,20 AWG J Type Compensating Cable |
||
0.5mm*2 Type J Thermocouple Compensating Cable with Iron/Constantan Conductors Nickel Conductor PVC Insulation 20 AWG 220V
TYPE J (Iron vs Constantan) is used in vacuum, oxidizing, inert or reducing atmospheres. Iron element oxidizes rapidly at temperatures exceeding 538'C, and therefore heavier gauge wire is recommended for longer life at these temperatures
1. Chemical Composition
| Material | Chemical composition (%) | ||||
| Ni | Cu | Si | Iron | Al | |
| JP(Iron) | 100 | ||||
| JN(Constantan) | 45 | 55 | |||
2. Physical properties and Mechnical properties
|
Material |
Density(g/cm3) |
Melting point(℃) |
Tensile Strength(Mpa) |
Volume resistivity(μΩ.cm) |
Elongation rate (%) |
| JP(Iron) | 7.8 | 1402 | >240 | 12.0(20℃) | >20 |
| JN(Constantan) | 8.8 | 1220 | >390 | 49.0(20℃) | >25 |
3. EMF Value range at different temperature
| Material | EMF value (μV) | |||||||||||
| 100℃ | 200℃ | 300℃ | 400℃ | 500℃ | 600℃ | |||||||
| JP-JN | 5187~5351 | 10696~10862 | 16244~16410 | 21760~21936 | 27281~27505 | 32962~33242 | ||||||
| EMF value Vs Pt(μV) | ||||||||||||
| 700℃ | 750℃ | 760℃ | 800℃ | 900℃ | 1000℃ | |||||||
| 38958~39306 | 42089~42473 | 42725~43113 | ||||||||||
